Что показывает испытание металла на растяжение?

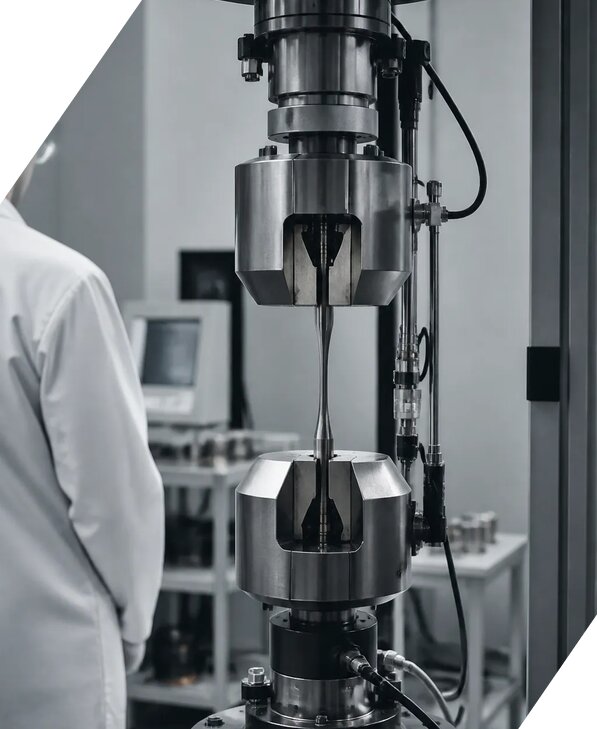

Испытание металла на растяжение позволяет определить фактические механические свойства материала и оценить его поведение под воздействием постепенно возрастающей нагрузки. В процессе исследования образец на растяжение закрепляют в захватах испытательной машины и нагружают до разрушения. Разрывная машина фиксирует усилие, перемещение и деформацию, после чего формируется диаграмма растяжения. По результатам анализа определяют предел пропорциональности, предел текучести, временное сопротивление разрыву, относительное удлинение, равномерную и остаточную деформацию, а также разрушающую нагрузку. Эти показатели характеризуют прочность и пластичность металла, помогают выявить хрупкость, неоднородность структуры и несоответствие заявленной марке стали.
Методика проведения испытаний устанавливается нормативной документацией, включая ГОСТ 1497, технические условия, проектные требования и техническое задание заказчика. При необходимости дополнительно выполняются измерения геометрии образца, оценка характера разрушения, контроль состояния рабочей части и определение твердости Бринелля, твердости Роквелла или твердости Виккерса. Такой комплекс позволяет сопоставить результаты измерений с нормативными значениями и сделать обоснованный вывод о пригодности металла для эксплуатации.
Испытание применяется при входном контроле проката, проверке арматурной стали, приемке ответственных конструкций, анализе причин разрушения, обследовании зданий и сооружений, а также при контроле качества сварных и муфтовых соединений. Полученные данные используются для подготовки протокола результатов и, при необходимости, технического заключения. Работы выполняются с применением поверенного измерительного оборудования, что позволяет учитывать погрешность измерений и обеспечить достоверность лабораторного контроля в Ивантеевке.
Какие образцы используются для испытания металла на растяжение?
Для испытания подбираются образцы, форма, размеры и способ изготовления которых соответствуют требованиям ГОСТ 1497, проектной документации, стандарту на конкретный вид продукции или согласованному техническому заданию. Наиболее часто применяются цилиндрические или плоские образцы с рабочей частью, переходными участками и захватными головками. Размеры рабочей зоны зависят от толщины листа, диаметра проката, типа профиля, вида металла и доступного объема материала. Важно сохранить направление вырезки относительно прокатки, поскольку механические характеристики вдоль и поперек волокон могут различаться.
Подготовка образцов включает отбор материала, разметку, резку, механическую обработку, удаление заусенцев, контроль размеров и визуальную проверку поверхности. Нельзя допускать глубоких рисок, перегрева при резке, деформации кромок и других дефектов, способных повлиять на место разрушения. Для сварных конструкций образец может включать металл шва, зону термического влияния и основной металл. В зависимости от цели исследования отдельно изготавливаются образец на растяжение и образец на изгиб. Для арматурной стали учитываются профиль, рифление и особенности захвата, а для соединений проверяется расположение сварного шва или муфты относительно рабочей части.
Перед началом процедуры специалист идентифицирует каждую заготовку, фиксирует маркировку, размеры, состояние поверхности и направление вырезки. Затем выполняются натурные измерения и инструментальные измерения с использованием поверенного оборудования. Если материал поступил после эксплуатации или из поврежденной конструкции, дополнительно описываются коррозия, трещины, следы нагрева и механические повреждения. Правильная подготовка образцов необходима для того, чтобы разрушение происходило по рабочей зоне, а результаты отражали свойства исследуемого металла, а не последствия неправильной обработки.
Как проводится испытание металла на растяжение в лаборатории?

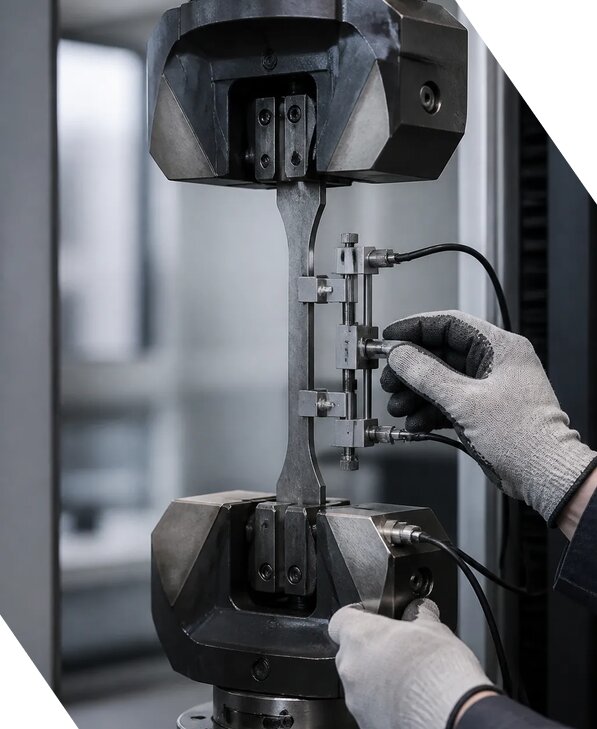

Перед началом работ специалисты изучают нормативную документацию, техническое задание и сведения о происхождении металла. Проверяется маркировка образца, его геометрия, состояние поверхности и соответствие установленным требованиям. Затем образец устанавливают в захваты испытательного оборудования таким образом, чтобы нагрузка прикладывалась строго по продольной оси. Перекос, недостаточная фиксация или повреждение захватами могут привести к искажению результатов, поэтому правильность установки контролируется до запуска испытательной программы.
Нагрузка увеличивается с заданной скоростью в соответствии с утвержденной методикой проведения. Испытательная машина регистрирует приложенное усилие и деформацию, а программное обеспечение строит диаграмму растяжения. В ходе исследования фиксируются начальные размеры, переход металла в область пластической деформации, достижение максимальной нагрузки, образование шейки и момент разрушения. После разрыва специалисты осматривают части образца, измеряют остаточное удлинение и, если предусмотрено программой, определяют сужение поперечного сечения. Для каждого образца записываются результаты измерений, условия проведения, используемое оборудование и выявленные особенности разрушения.
Разрывная машина и вспомогательные средства проходят контроль технического состояния и поверку. Это необходимо для снижения погрешности измерений и обеспечения сопоставимости результатов. При исследовании металла строительных конструкций испытание может дополняться определением твердости Бринелля, Роквелла или Виккерса, визуальным обследованием, анализом сварного соединения и проверкой муфтового соединения. Лабораторный контроль позволяет установить, отвечает ли материал требованиям стандарта, проекта или технических условий. По завершении оформляется протокол результатов с таблицами, графиками и выводом о соответствии требованиям. При обследовании ответственных объектов на основании протокола может быть подготовлено техническое заключение для проектировщика, заказчика или экспертной организации.
Можно ли испытать на растяжение арматуру, сварное или муфтовое соединение?
Да, испытание на растяжение применяется для арматурной стали, проката, деталей и соединений, работающих под осевой нагрузкой. При исследовании арматуры оцениваются прочность, предел текучести, относительное удлинение и характер разрушения. Особое внимание уделяется сохранению рифленого профиля, правильному выбору захватов и соблюдению требований к длине рабочей зоны. Полученные показатели сравниваются с характеристиками, установленными для соответствующего класса арматуры, проектом и нормативной документацией.
Сварное соединение может испытываться в составе основного образца либо в виде специально изготовленной заготовки с расположением шва в расчетной зоне. Это позволяет определить, где происходит разрушение: по металлу шва, зоне термического влияния или основному металлу. Если разрыв проходит рядом со швом, специалисты анализируют возможное влияние технологии сварки, перегрева, непровара, пористости, подрезов и внутренних дефектов. Для муфтового соединения проверяется способность соединительного элемента передавать растягивающее усилие без раскрытия, проскальзывания, разрушения резьбы или повреждения арматуры. Условия испытания определяются проектом, стандартом на соединение и техническим заданием.
При необходимости программа контроля включает визуальное обследование, измерение геометрии, твердость Виккерса в зоне шва, дополнительные исследования металла и испытание на изгиб. Образец на изгиб не заменяет растяжение, но помогает оценить технологическую надежность соединения и склонность материала к трещинообразованию. Испытательное оборудование выбирается с учетом максимальной ожидаемой нагрузки, размеров образца и способа фиксации. По итогам лабораторного контроля в протоколе указываются идентификация изделия, схема вырезки, параметры соединения, разрушающая нагрузка, результаты измерений и итоговый вывод. При заказе услуги под ключ скидка от 15 процентов.
Как интерпретируются результаты испытания металла на растяжение?
Интерпретация результатов начинается с проверки корректности проведения эксперимента, состояния образца и соответствия полученной кривой требованиям методики. Специалист анализирует диаграмму растяжения, максимальное усилие, момент начала текучести, участок пластической деформации и характер разрушения. Затем рассчитываются основные показатели: предел текучести, временное сопротивление, относительное удлинение, относительное сужение и фактическая разрушающая нагрузка. Для каждого значения учитываются исходные размеры образца, площадь поперечного сечения и результаты контрольных измерений.
Сопоставление проводится не с усредненными справочными данными, а с конкретными требованиями нормативной документации, маркой металла, классом арматуры, проектом, техническими условиями или техническим заданием. Если показатели прочности соответствуют норме, но пластичность металла снижена, материал может быть непригоден для конструкций, испытывающих циклические или динамические нагрузки. Повышенная прочность при недостаточном удлинении также требует осторожной оценки, поскольку может свидетельствовать об изменении структуры, закалке, старении или неблагоприятном влиянии сварки.
При рассмотрении результатов учитываются место и вид разрушения, наличие шейки, характер поверхности излома, следы хрупкого разрушения, расслоения и пористости. При необходимости данные сопоставляются с твердостью Бринелля, твердостью Роквелла или твердостью Виккерса, результатами визуального обследования и другими видами контроля. Погрешность измерений указывается или учитывается в соответствии с применяемой методикой и характеристиками измерительного оборудования. В протокол результатов включаются исходные сведения, условия эксперимента, таблицы, графики, фотофиксация и вывод о соответствии требованиям. Для строительного объекта дополнительно оформляется техническое заключение с описанием ограничений, области применимости и рекомендациями по дальнейшему контролю.
